Pandhuan Lengkap Komponen Struktural Baja: Anggota Sekunder lan Rincian Sambungan

Jeksa Agung bisa ngetokake sadurunge nggambarake rincian lan gambar tata letak anggota utama beban-bearing lan bracing & stabilitas anggota antarane.struktur bajakomponen. Sesi iki diterusake karo introduksi komponen sekunder lan sing dipasang uga sambungan lan fitting struktural. Ing ngisor iki ana katrangan posisi tata letak khas lan dhaptar lengkap saben komponen ing bangunan baja.

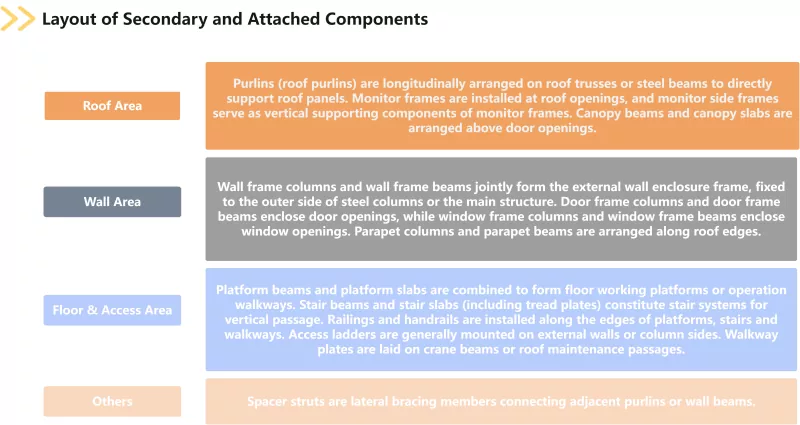

Komponen sekunder lan sing dipasang kalebu purlins, kolom pigura tembok, balok bingkai tembok, bingkai monitor, bingkai samping monitor, balok tangga, slab tangga, balok platform, slab platform, pagar, pegangan tangan, tangga akses, pelat trotoar lan strut spacer, kolom kusen pintu, balok kusen pintu, kolom parapet, balok rangka jendela, balok rangka jendela dan balok jendela. balok. Purlins dipérang dadi purlins gendheng lan purlins tembok, nalika slabs undhak-undhakan nutupi piring tapak. Fungsi bangunan kayata pager, dalan, cahya awan lan ventilasi, komponen sekunder lan sing dipasang ngirimake beban angin, beban salju lan beban liyane menyang struktur utama. Iku bagean indispensable sing njamin integritas lan fungsi layanan saka bangunan baja.

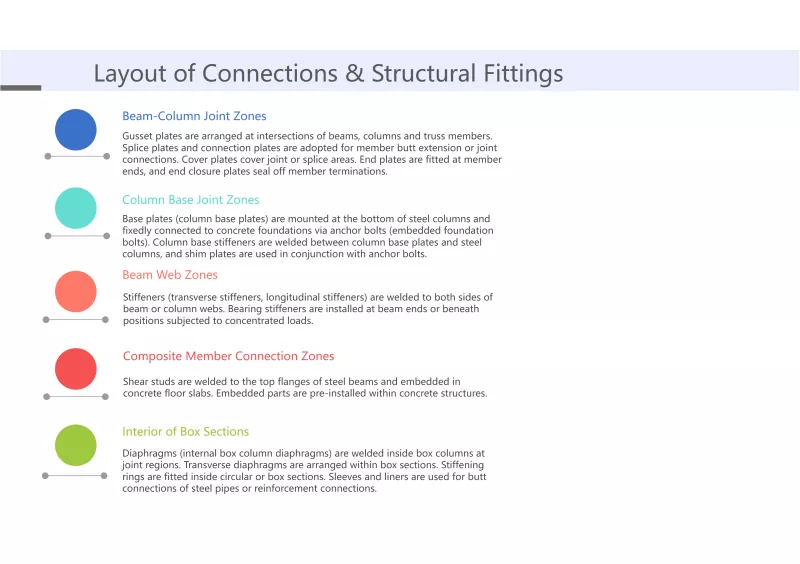

Sambungan lan kelengkapan struktur kalebu pelat gusset, pengaku, pengaku bantalan, pelat shim, pelat sambungan, pelat sambatan, pelat tutup, pelat penutup ujung, pelat ujung, pelat dasar, pengaku dasar kolom, baut jangkar kolom, baut berkekuatan tinggi, baut biasa, stud geser, lengan geser diafragma lan diafragma transversal. Stiffeners dipérang dadi stiffeners transversal lan stiffeners longitudinal; piring dhasar kalebu piring dhasar kolom; kolom anchor bolts uga dikenal minangka bolts dhasar ditempelake; stud geser uga disebut konektor kandang; diafragma nutupi diafragma internal kanggo kolom kothak. Minangka kategori vital sakastruktur bajakomponen, sambungan lan fittings struktural langsung nemtokake apa kabeh anggota mbukak-prewangan bisa ing koordinasi èfèktif lan apa dalan transfer mbukak terus lan dipercaya.

Nganti saiki, papat kategori utama komponen struktur baja sing diklasifikasikake miturut komposisi strukture wis diurutake. Kabeh komponen ing ndhuwur digambar ing gambar konstruksi bangunan baja, kalebu ing analisis pasukan ing laporan pitungan struktural, lan permanen disimpen ing struktur rampung. Kombinasi komponen beda-beda karo macem-macem jinis proyek. Pangerten sing bener babagan posisi fungsional lan logika tata letak saben jinis komponen minangka prasyarat kanggo nyusun tagihan kuantitas sing akurat lan nemtokake rega unit sing lengkap, uga dhasar kanggo mesthekake yen tujuan desain struktur baja bisa diowahi dadi bangunan fisik sing aman lan dipercaya.
