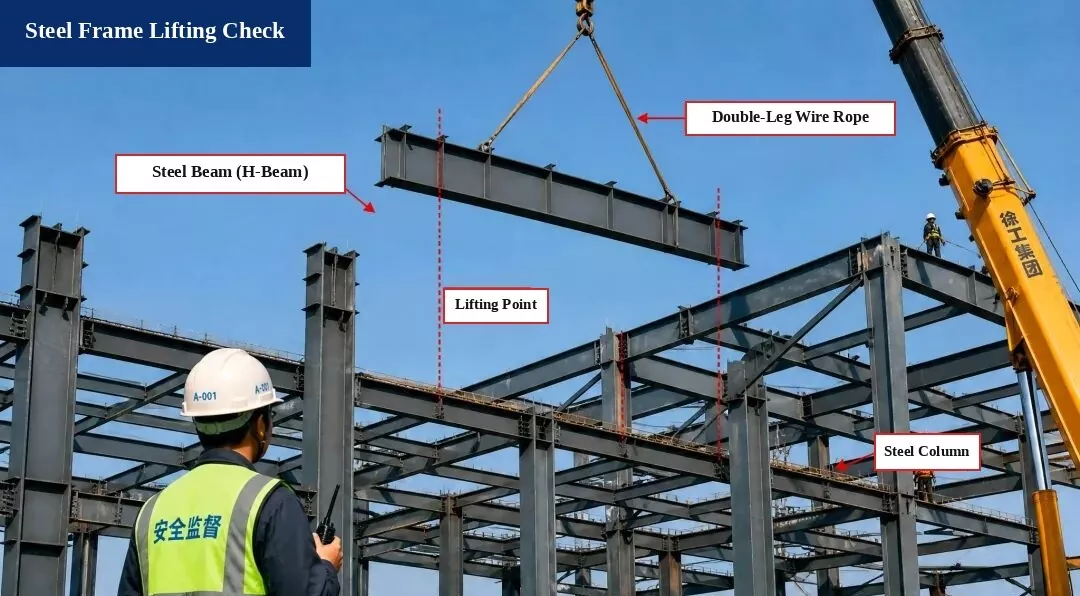

1. Pemeriksaan Pengangkat Rangka Baja (Perhitungan Pengangkatan)

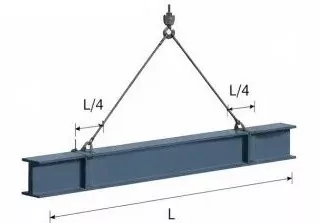

I. Diagram Ngangkat

Anggota:Balok Baja H500×200×10×16, Panjang L = 12,0 m

Titik angkat:Setel ing L / 4 saka saben ujung balok

Sudut Sling:α ≈ 60°

II. Petungan Beban

1. Bobot Diri Beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor Beban Dinamis:Njupuk 1.1

3. Bobot Sling:Diabaikan (diabaikan)

4. Total Beban Angkat:
P = G × 1,1 = 219,9 kN

5. Sling Tension (Beban Seimbang):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Safety Priksa

1. Tipe Sling:φ20 tali kawat baja, beban putus Fb = 360 kN

2. Faktor Keamanan (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Nyukupi syarat standar!

Priksa kesimpulan:
Operasi ngangkat aman lan nyukupi syarat kode.

Standar Referensi

• Kode Konstruksi Struktur Baja (GB 50755-2012)

• Kode Teknis kanggo Keamanan Ngangkat lan Ngangkat ing Konstruksi (JGJ 276-2012)

Cathetan safety:

1. Priksa balok baja, tali kawat, lan alat angkat sadurunge ngangkat kanggo mesthekake yen aman lan dipercaya.

2. Nemtokake wong sing darmabakti kanggo ngarahake proses ngangkat. Ora ana sing bisa ngadeg ing sangisore balok sing diangkat.

3. Mungkasi karya ngangkat langsung nalika kacepetan angin tekan Level 6 utawa luwih.

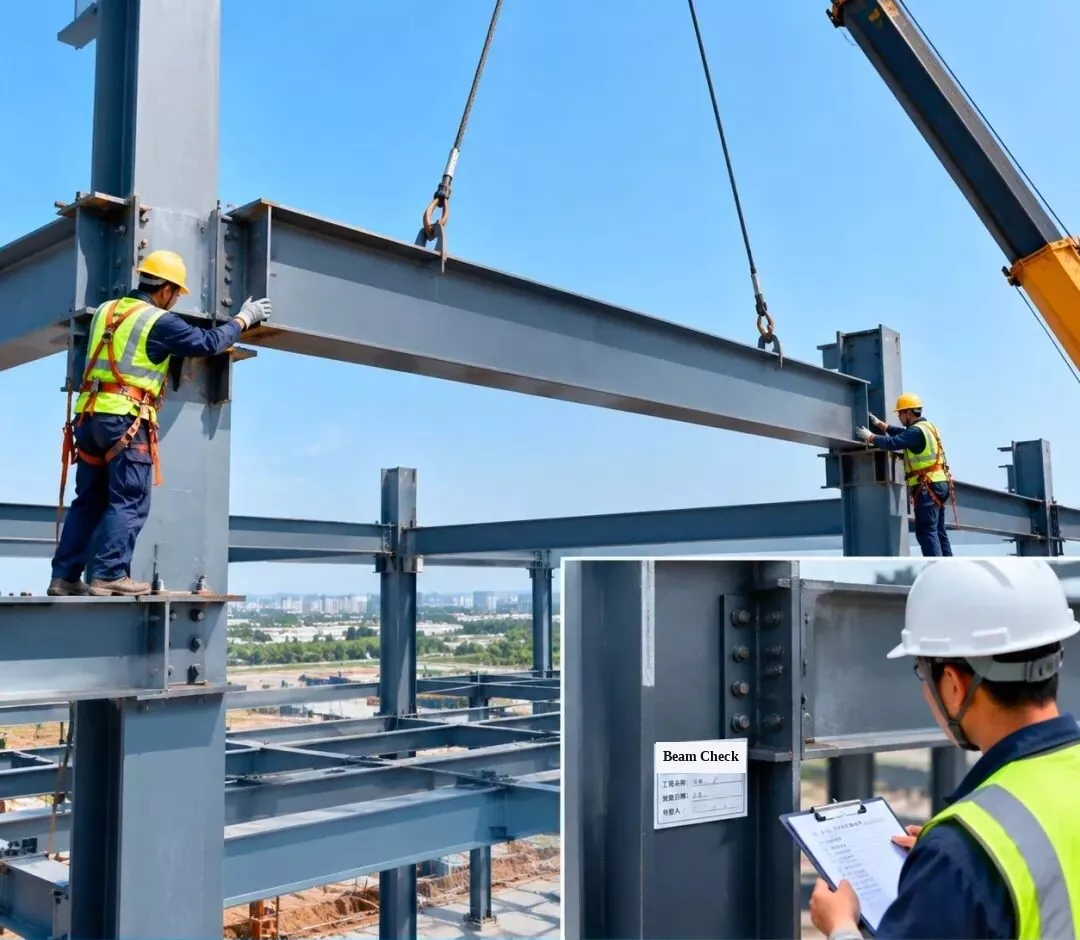

2. Instalasi lan Inspeksi Rangka Baja - Pemasangan Balok Baja

Angkat balok baja menyang posisi sing wis direncanakake, banjur priksa lan sarujuk sambungan sambungan kanggo mesthekake yen kualitas instalasi cocog karo syarat desain.

[Tag Inset ing Kolom: Inspeksi Pemasangan Balok Baja | Jeneng Proyek: Workshop #1 | Tanggal pamriksa | Inspektur]

3. Pemasangan Rangka Baja dan Pemeriksaan - Pemasangan Rangka Baja

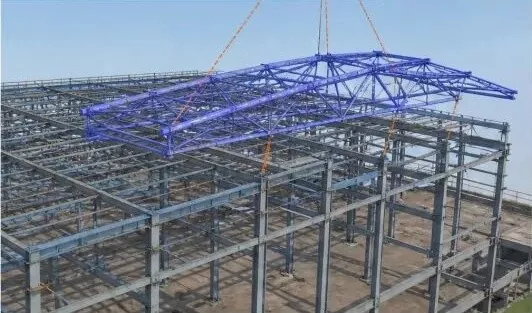

1. Simulasi BIM 3D:Simulasi instalasi truss gendheng baja kanggo nambah rencana ngangkat lan urutan instalasi.

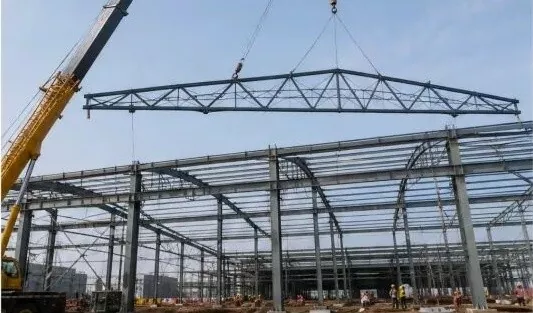

2. Roof Truss Lifting:Gunakake crane truk kanggo ngangkat truss lan nyelehake alon-alon menyang posisi nalika tetep imbang.

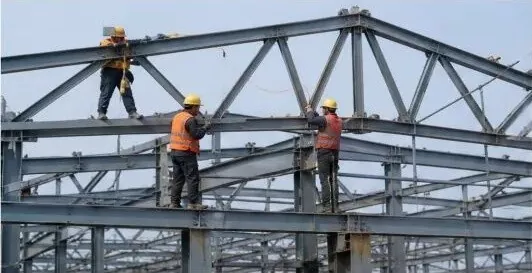

3. Positioning & Temporary Fixing:Sawise truss gendheng dipasang, aman sementara lan atur posisi lan dhuwure (elevasi).

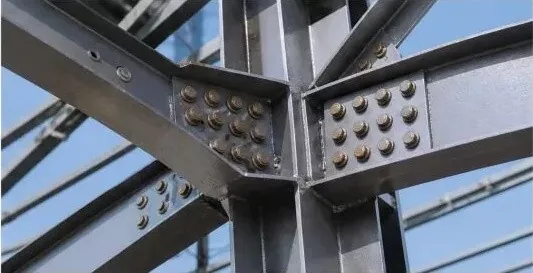

4. High-Strength Bolt Sambungan:Kencengake bolt kanthi kekuatan dhuwur miturut aturan desain kanggo njamin sambungan sing kuwat.

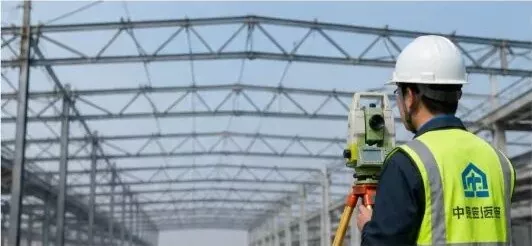

5. Inspeksi Instalasi:Priksa dhuwur truss, span, mlengkung (defleksi), lan alignment vertikal kanggo mesthekake padha ketemu kode.

6. Rekam Inspeksi:Sawise ngliwati pemeriksaan, ngrampungake formulir rekaman lan pindhah menyang langkah konstruksi sabanjure.

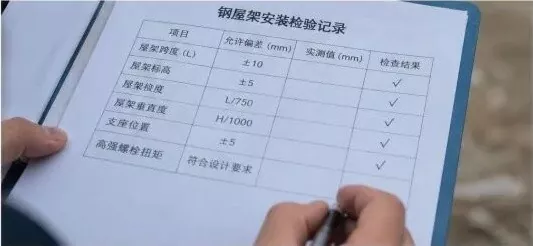

Rekaman Inspeksi Pemasangan Rangka Baja

Item Inspeksi	Kesalahan sing diidini (mm)	Nilai sing diukur (mm)	Priksa asil
Rangka Rangka (L)	± 10	—	√ (Lulus)
Dhuwur Truss (Elevasi)	±5	—	√ (Lulus)
Truss Bending (Defleksi)	L / 750	—	√ (Lulus)
Alignment Vertikal Truss	H / 1000	—	√ (Lulus)
Posisi Dhukungan	±5	—	√ (Lulus)
Dhuwur-Kekuwatan Bolt Torsi	Meet syarat desain	—	√ (Lulus)

Titik Kontrol Utama:

Priksa kabeh bagean baja sing mlebu ing situs kanggo verifikasi jinis, ukuran, lan kualitas las;
Gunakake rencana ngangkat sing aman lan praktis kanggo njamin safety ngangkat;
Nyetel lan ndandani truss sawise diselehake ing posisi;
Ngencengi kabeh bolt kanthi kekuatan dhuwur kanthi bener lan nyoba torsi miturut kode;
Nindakake pemeriksaan lengkap kanggo mesthekake yen struktur sing dipasang cocog karo kabeh syarat desain lan kode.

4. Instalasi lan Inspeksi Rangka Baja - Instalasi Balok Baja Miring

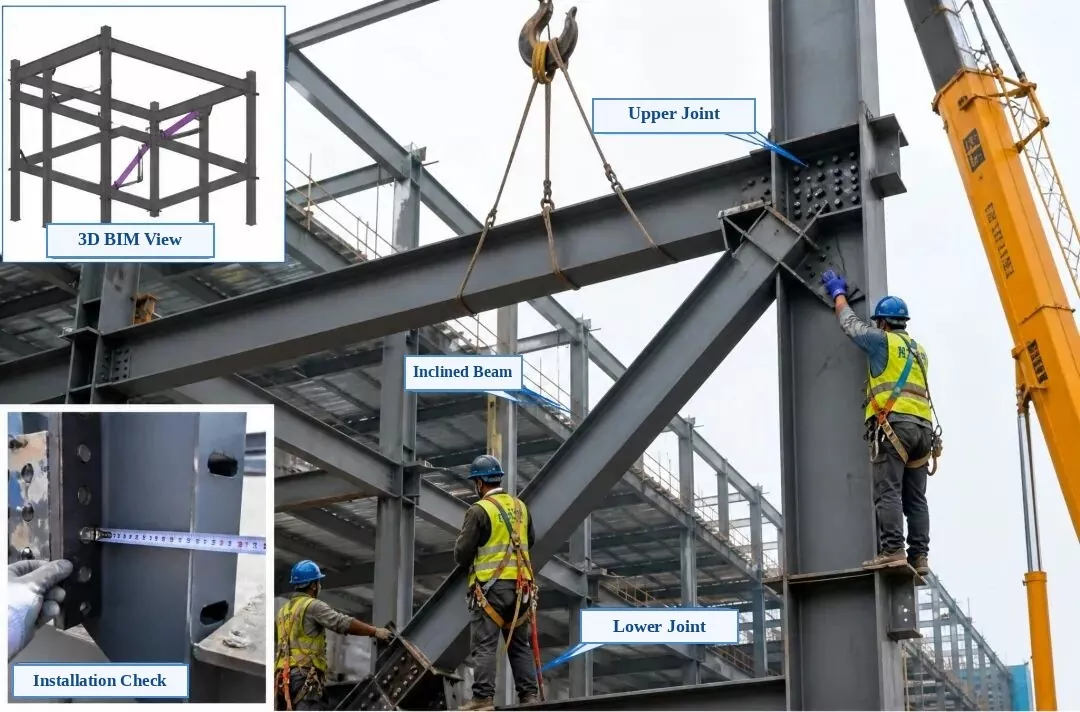

Label foto sing diekstrak:Sisipan Ngiwa Ndhuwur: Tampilan BIM 3D | Inset Ngisor-Kiwa: Priksa Instalasi | Foto Utama: Sambungan Sambungan Atas, Balok Baja Miring (Penjepit Diagonal), Sambungan Ngisor

Instalasi lan Inspeksi Rangka Baja - Instalasi Balok Baja Miring

1. Priksa pra-instal:Priksa nomer bagean, ukuran, posisi bolongan bolt, lan arah piring sambungan. Priksa manawa permukaan kontak warata, resik, lan bebas saka burr utawa lenga.

2. Ngangkat lan Posisi:Gunakake rong titik ngangkat kanggo ngangkat balok sing cenderung alon-alon menyang papan. Ndandani sementara lan priksa manawa sambungan ndhuwur lan ngisor baris kanthi akurat karo kolom baja lan balok.

3. Alignment lan Imbuhan:Setel posisi garis tengah, dhuwur, lan keselarasan vertikal saka balok miring kanggo nyukupi syarat desain. Rampungake sambungan permanen sawise alignment.

4. Metode Sambungan:Sambungake karo bolt dhuwur-kekuatan. Kencengake kanthi merata saka tengah metu menyang loro-lorone kaya sing dibutuhake dening desain, lan tandhani saben bolt sawise mriksa ketat pungkasan.

5. Inspeksi Instalasi:Priksa posisi garis tengah, dhuwur, keselarasan vertikal, kenceng kontak piring, lan kualitas pengencang baut. Kabeh kudu nyukupi Kode Penerimaan Kualitas Konstruksi Struktur Baja (GB 50205).

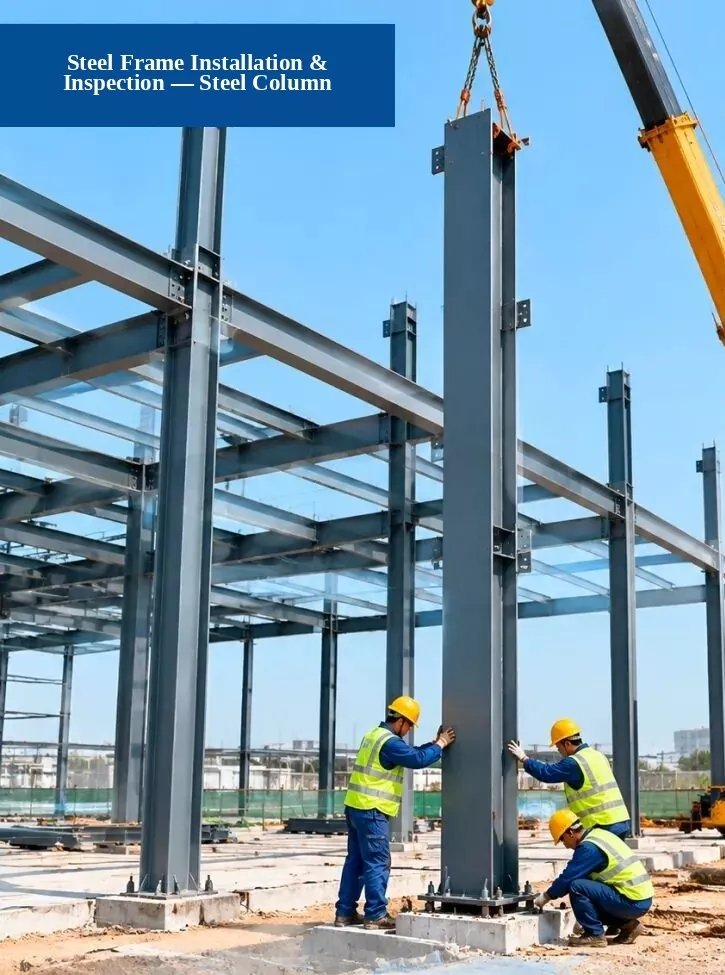

5. Instalasi lan Inspeksi Rangka Baja - Instalasi Kolom Baja

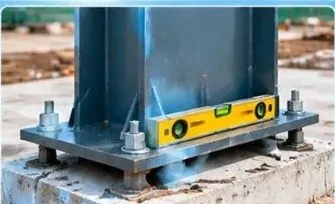

1. Priksa pondasi:Priksa manawa posisi bolt jangkar, dhuwur pondasi, lan dimensi pondasi cocog karo syarat desain.

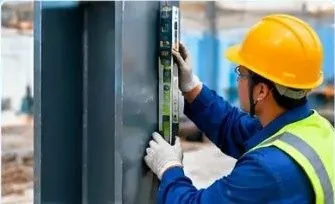

2. Vertikal Alignment Priksa:Gunakake total station, laser plumb, utawa tingkat straightedge kanggo mriksa carane lurus (vertikal) kolom baja stands.

3. Priksa Kualitas Sambungan:Priksa manawa bolt, welds, lan piring sambungan kanthi kekuatan dhuwur cocog karo syarat standar.

Proses Konstruksi:1. Persiapan Kerja → 2. Angkat & Selehake Kolom Baja → 3. Pasang & Amankan → 4. Inspeksi & Penerimaan

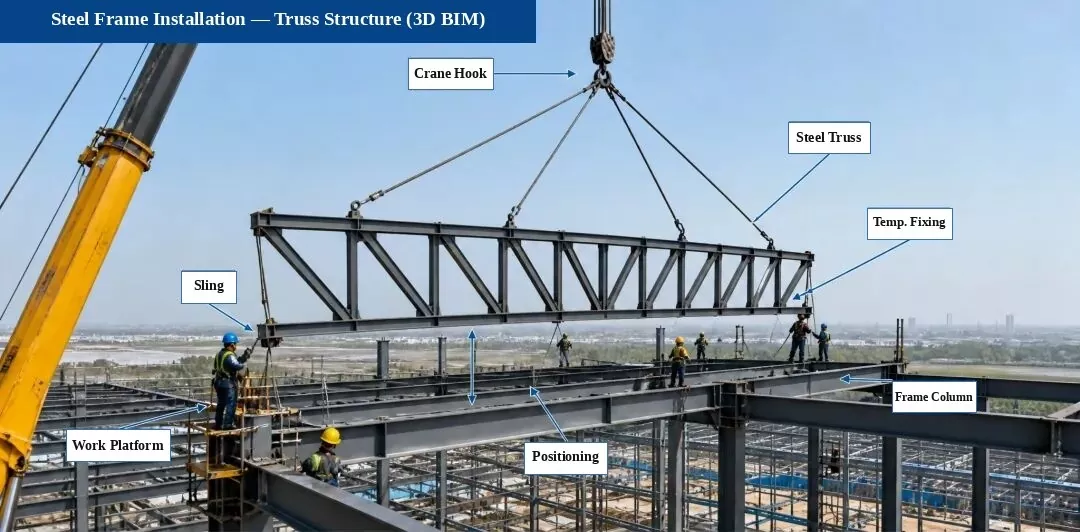

6. Pemasangan Rangka Baja — Pemasangan Struktur Truss (Diagram BIM 3D)

Alur Proses Instalasi:Survei & Marking → Priksa Dhukungan → Angkat & Selehake → Fixing Sementara → Alignment & Imbuhan → Sambungan Bolt Kekuwatan Dhuwur → Welding (yen dibutuhake)

Titik Instalasi Utama:

Sadurunge ngangkat, priksa maneh garis tengah dhukungan, dhuwur, lan posisi bagean sing dipasang;
Pasang tali pandhu arah angin (taglines) nalika ngangkat supaya truss tetep stabil;
Nyetel lan ngamanake sementara truss sawise dipasang kanggo nyegah mlengkung utawa distorsi;
Sambungan bolt kanthi kekuatan dhuwur kudu ngetutake aturan desain lan kode lan dikencengake menyang torsi sing dibutuhake;
Kualitas las kudu memenuhi aturan ing Kode Penerimaan Kualitas Konstruksi Struktur Baja (GB 50205).

Titik Inspeksi Utama (Foto Situs):

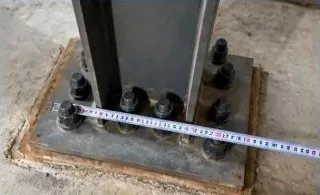

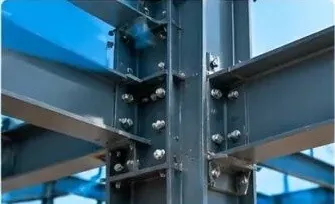

1. Dhukungan & Priksa Bersama

Priksa posisi lan dhuwur saka bolt support, piring shim, lan bagean ditempelake kanggo mesthekake padha ketemu syarat desain.

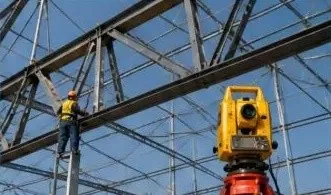

2. Truss Alignment Priksa

Gunakake stasiun total kanggo ngukur garis tengah, dhuwur, lan mlengkung saka truss, lan nggawe pangaturan alignment.

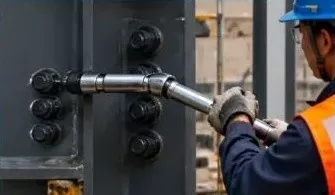

3. Dhuwur-Kekuwatan Bolt Priksa

Priksa nomer, ukuran, lan torsi saka bolt-kekuatan dhuwur, lan nyoba maneh minangka dibutuhake dening kode.

Cathetan:Struktur truss ing proyek iki wis dirakit ing pabrik lan diangkat ing bagean ing situs kanggo mesthekake instalasi akurat, kualitas, lan safety.

7. Rangka Baja & Instalasi Lembaran Roof Metal Profiled lan Inspeksi

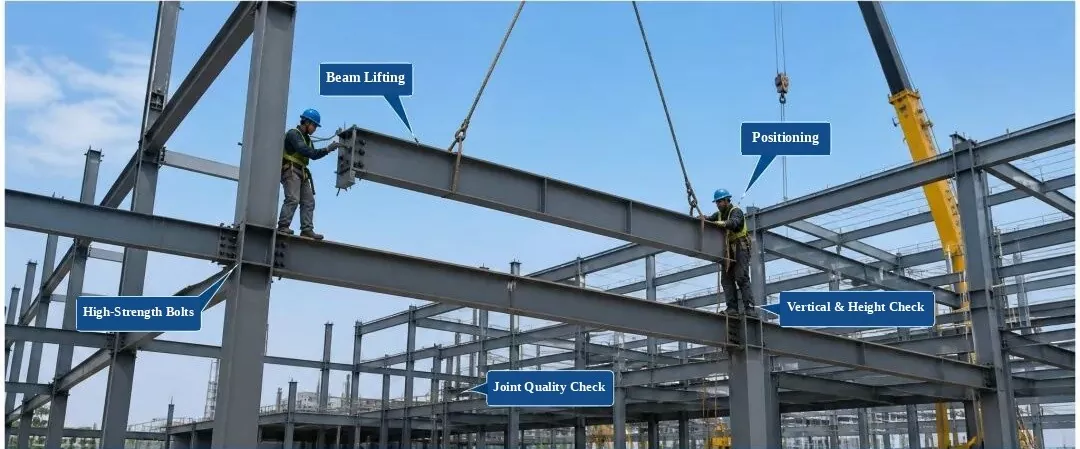

Instalasi lan Inspeksi Rangka Baja

(Label: Beam Lifting, Positioning, Bolts Dhuwur Kekuwatan, Vertikal & Dhuwur Priksa, Joint Quality Check)

1. Priksa Part mlebu:Priksa kualitas materi, ukuran, kondisi permukaan, lan straightness. Instal mung sawise lulus pengawasan.

2. Kontrol Proses:Ngontrol posisi bagean, dhuwur, alignment vertikal, lan tightening bolt nalika instalasi.

3. Item inspeksi:Posisi garis tengah, dhuwur, keselarasan vertikal, kerata permukaan, lan kualitas sambungan bolt.

4. Standar Mutu:Kudu netepi Kode Penerimaan Kualitas Konstruksi Struktur Baja (GB 50205-2020).

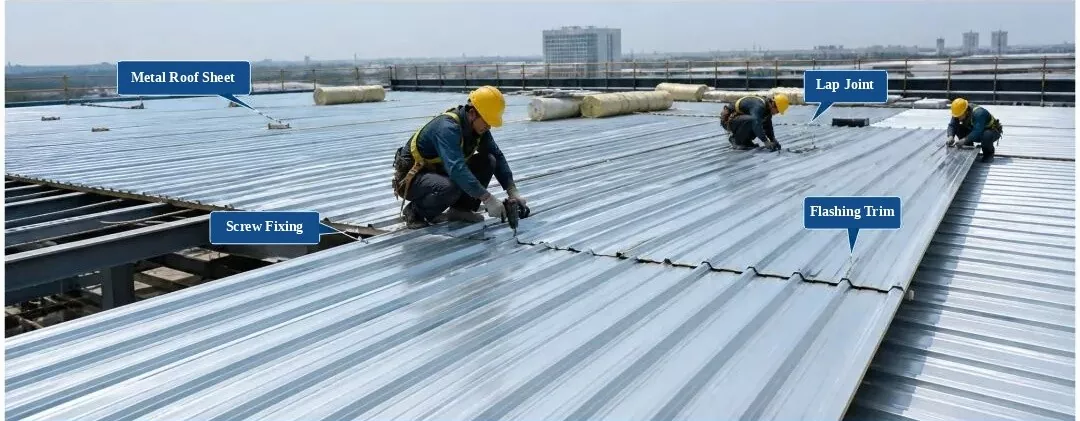

Instalasi & Inspeksi Lembaran Atap Logam Profil

(Label: Lembaran Atap Logam, Sambungan Pangkuan, Fixing Screw Self-Tapping, Trim Flashing)

1. Priksa materi:Priksa profil panel, kekandelan, lapisan, lan werna. Gunakake mung sawise lulus pengawasan.

2. Aturan Instalasi:Tumpang tindih panel kanthi bener lan ndandani kanthi kuat. Tansah jarak sekrup ing watesan standar, tanpa sekrup sing ilang utawa salah panggonan.

3. Item inspeksi:Flatness gendheng, jembaré tumpang tindih, jarak titik pengikat, lan rincian waterproofing.

4. Standar Mutu:Kudu ketemu Kode Teknis kanggo Teknik Atap Logam (GB 50345-2012).

8. Instalasi lan Inspeksi Rangka Baja - Instalasi Tangga Baja lan Handrail

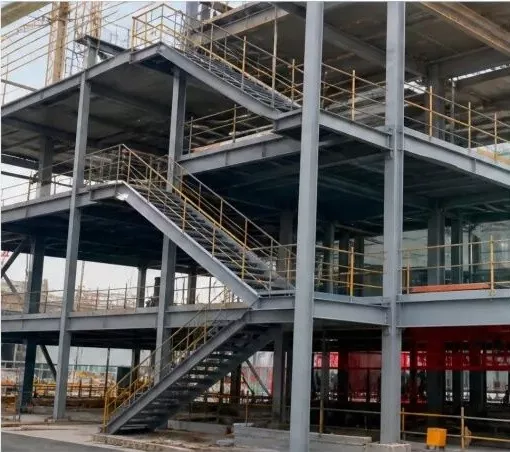

1. Tangga lan Pegangan Baja Rampung (Foto Situs)

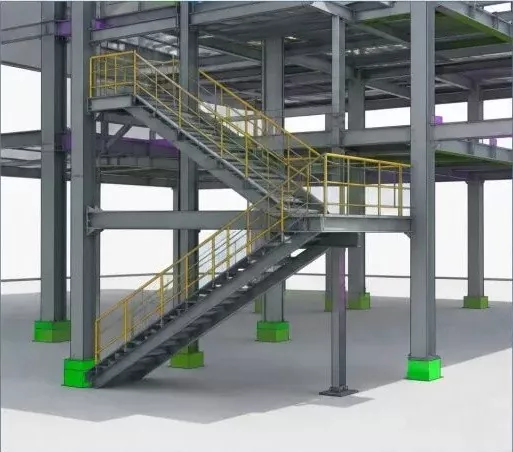

2. Model BIM 3D (Tangga Baja lan Pegangan Tangan)

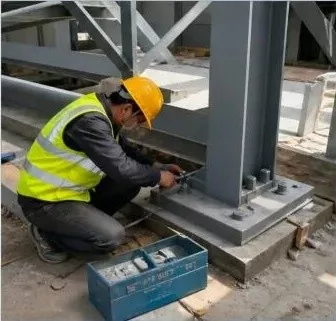

3. Pemasangan Tangga Baja (Site Work)

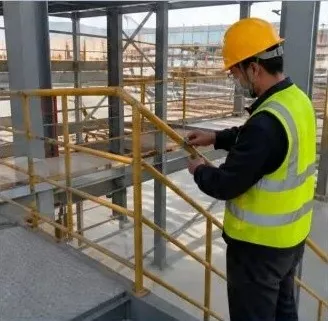

4. Pemasangan Handrail (Site Work)

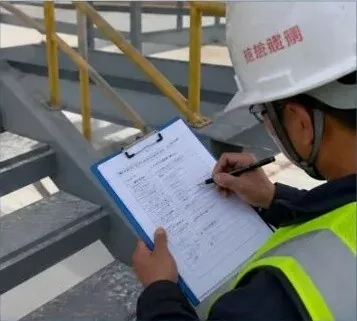

5. Inspeksi Kualitas Instalasi (Pemeriksaan Situs)

instruksi:

Sadurunge nginstal undhak-undhakan baja lan pegangan tangan, priksa maneh dimensi komponen, dhuwur, lan garis tengah tata letak;
Nalika nggunakake sambungan bolted, priksa ukuran bolt, jumlah, lan torsi kanggo mesthekake sambungan tenan;
Pegangan tangan sing dipasang kudu tegas lan lurus, kanthi las lengkap lan lancar sing cocog karo syarat desain lan kode;
Nindakake pamriksa kualitas sawise instalasi lan isi rekaman pamriksa kanggo njamin kualitas proyek.

Standar Proses Konstruksi kanggo Struktur Baja (Rangka Baja)

Struktur bajaesdigunakake ing pasar konstruksi saiki kanggo mbangun pigura bangunan, lan bakal dadi pilihan utama kanggo struktur bangunan utama ing mangsa ngarep. Struktur baja duwe akeh subkategori, jinis struktur, lan jinis komponen. Adhedhasar sistem struktur, dipérang dadi patang jinis utama: pigura portal, grid spasi, trusses, lan struktur rangka.
